Emax 2

SACE Emax 2 – IEC

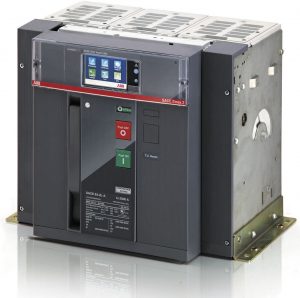

SACE Emax 2 is a new series of low voltage air circuit-breakers available up to 6300 A and with the ability to efficiently and simply control electrical installations – from the traditional to the more complex – with minimum impact, the new SACE Emax 2 circuit-breakers represent the evolution of a circuit-breaker into a Power Manager.

SACE Emax 2 เป็นผลิตภัณฑ์ที่มีความสามารถและมีเทคโนโลยีการออกแบบระดับสูง ทำให้ขนาดของเซอร์กิตเบรกเกอร์ มีขนาดเล็กลงแต่ได้ประสิทธิภาพที่สูงขึ้นในตระกูล Low voltage ของ Air circuit breaker สามารถใช้งานได้กระแสสูงสุดถึง 6,300 A. ซึ่งทำให้เป็นเซอร์กิตเบรกเกอร์ที่มีประสิทธิภาพสูงที่สุดในปัจจุบัน

พร้อมทั้งมีฟังก์ชั่นการใช้งานที่หลากหลาย รองรับการใช้งานประเภทอุตสาหกรรม อาคารสำนักงาน ที่ต้องการระบบป้องกันที่มีประสิทธิภาพสูงและมีเสถียรภาพในฟังก์ชั่นการป้องกันด้วยเทคโนโลยีหน่วยประมวลผล Ekip และรองรับการสื่อสารต่างๆทุกรูปแบบได้แก่ Modbud RTU, Modbus TCP, Profibus, Profinet, DeviceNet, Ethernet/IP, IEC6180 โดยติดตั้ง Module ซึ่งสามารถติดตั้งพร้อมกันได้ 2 Protocal ในรุ่น E1.2 และสามารถติดตั้งพร้อมกันได้ 3 Protocal  ในรุ่น E2.2-E6.2

Common data :

  • Rated service voltage Ue [V] 690
  • Rated insulation voltage Ui [V] 1000
  • Rated impulse withstand voltage Uimp [kV] 12
  • Frequency [Hz] 50 – 60
  • Number of poles 3- 4
  • Version Fixed – Withdrawable
  • Suitable for isolation according to IEC 60947-2, IEC 60947-3,

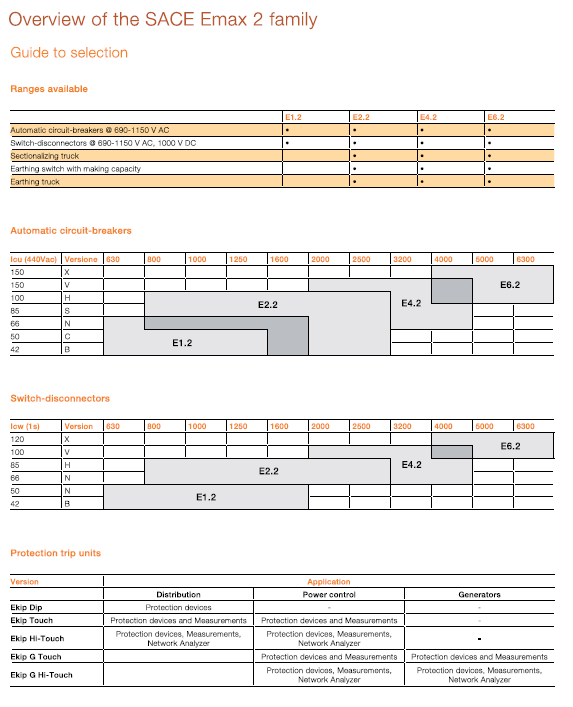

Sizes Features :

SACE Emax 2  มีขนาดให้เลือกใช้งาน 4 ขนาด คือ E1.2, E2.2, E4.2 และE6.2 ที่กระแสสูงสุดถึง 6300A.

  • E1.2 offers 1,600A with breaking capacity up to 66kA, and withstand current of 50kA for 1 second. It enables switchgear of 66kA to be built in units of 400mm, which are indispensable in places where reduced dimensions are essential, such as in naval and offshore installations.
  • E2.2 enables ratings of up to 2,500A to be achieved in switchgear with a width of 400mm. In addition, it provides short-circuit currents up to 100kA and withstand current of 85kA for 1 second.
  • E4.2 is the new 4,000A circuit-breaker, designed to withstand high short-circuit and withstand currents of 100kA for 1 second without the need for particular precautions.
  • E6.2 is the top of the range model with a breaking capacity of up to 200kA and a structure that allows 6,300A to be reached in switchgear, even in complex installation conditions.

Protection trip Unit :

The SACE Emax 2 Ekip protection trip units are the new benchmark for the protection, measurement and control of low voltage electrical systems. The result of ABB SACE’s experience and research, they make Emax 2 not only a circuit breaker, but an actual Power Manager with all the functions necessary for optimal management of the system without the need for external devices.

The protection units are divided into two families:

  • Ekip for distribution protection
  • Ekip G for generator protection.

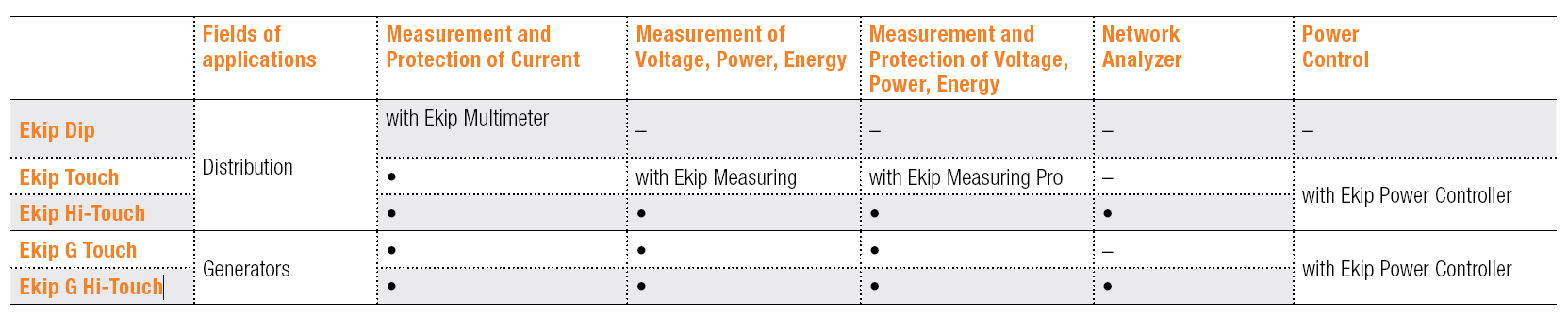

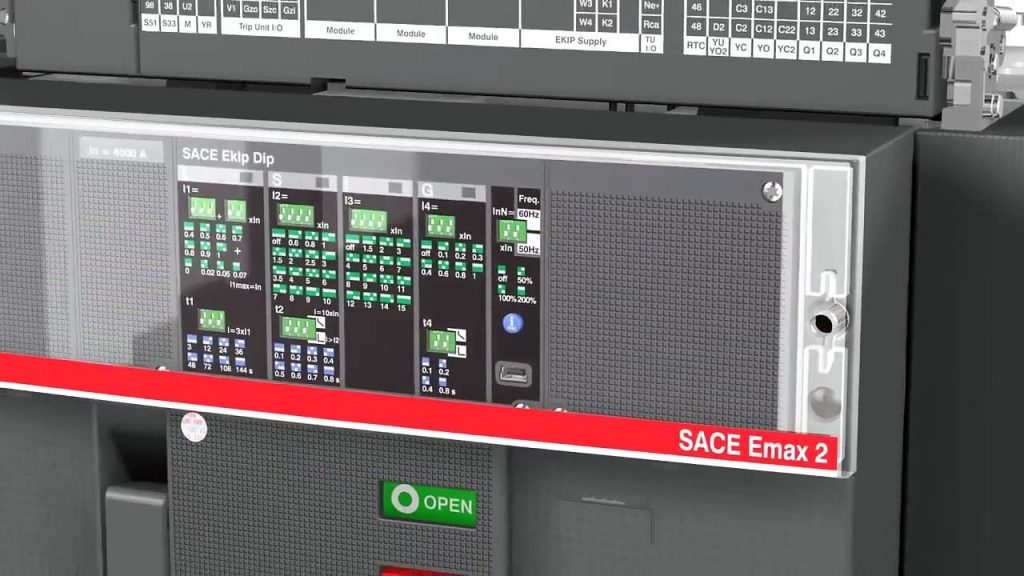

The range of trip units is available with three levels of performance, Dip, Touch and Hi-Touch, to satisfy simple to advanced applications. Exclusive functions such as the Ekip Power Controller and Network Analyzer complete the range, enabling power management and analysis of energy quality. The complete, flexible Ekip protection trip unit offering, which can be adapted to the actual level of protection required, is shown below:

รายละเอียด Protection trip Unit สามารถดูได้จากแคตตาล็อกสินค้า
